4008S V10

Dispositivo de diálise 4008S V10

O equilíbrio perfeito entre Qualidade, Segurança e Economia.

  • Avaliação online da eficácia da diálise e da dose (OCM®)
  • Fluido de diálise ultrapuro (DIASAFE®plus)
  • Concentrado de bicarbonato seco, mais higiênico e econômico (bibag®)
  • Fluxo¹ adaptado para o uso otimizado de insumos (Adapted Flow)
  • Monitor de Pressão Sanguínea, segurança para o paciente (BPM)

Características principais

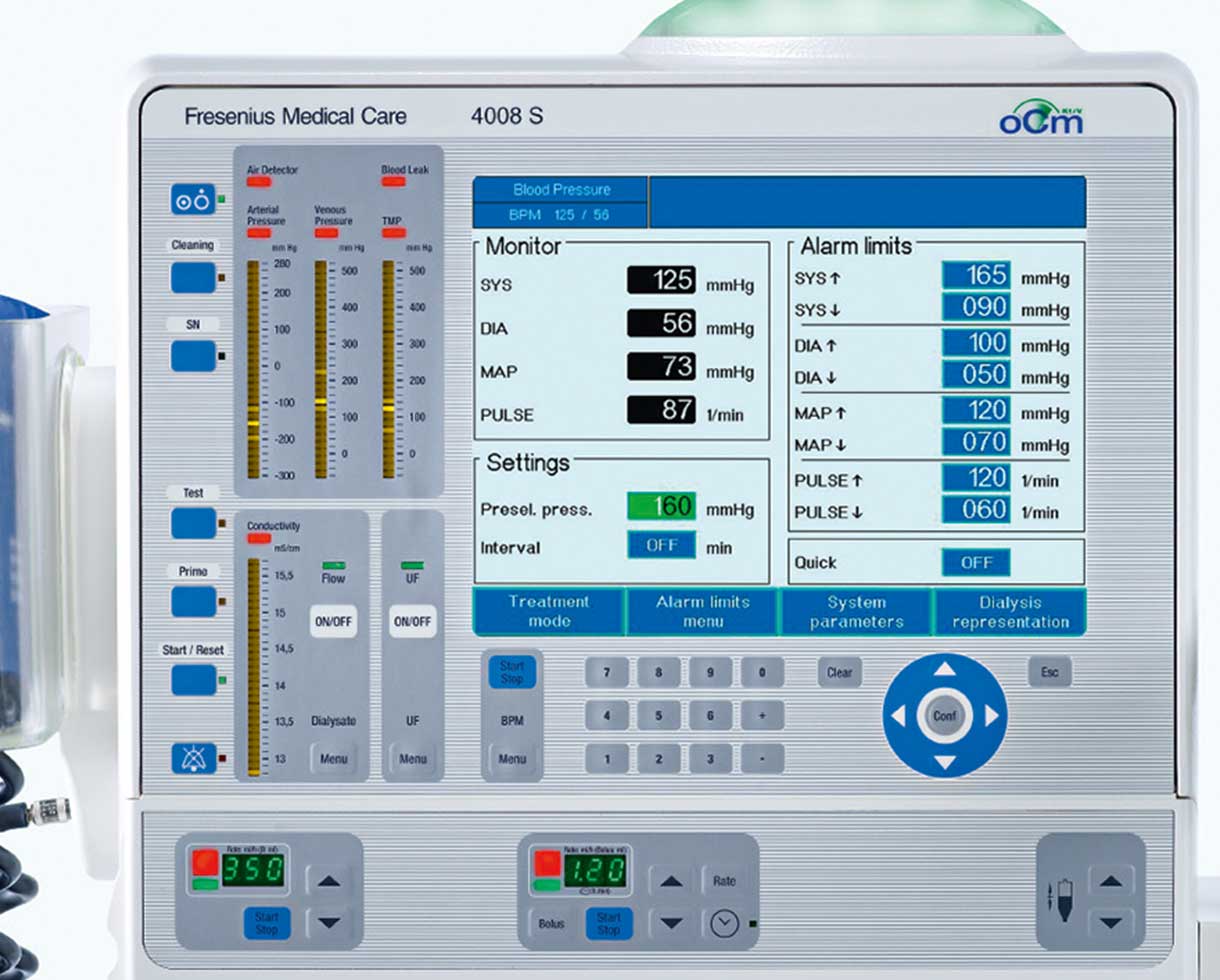

Configurações para o Monitor de Pressão Sanguínea (BPM)

Configurações para o Monitor de Pressão Sanguínea (BPM)

Garantindo a qualidade nas operações

Eficiência operacional

A hemodiálise envolve uma grande quantidade de operações manuais ao redor da máquina de hemodiálise. O design ergonômico e a estrutura operacional lógica do 4008S V10 permitem um fácil manuseio e programação rápida e intuitiva dos parâmetros do tratamento. Os valores que importam são representados graficamente no monitor TFT-LCD de 10,4 polegadas, o qual facilita saber como está indo o tratamento, além de fornecer uma rápida visão geral do histórico.

(Reg. ANVISA/MS nº 80133950086)

BPM - Monitor de Pressão Sanguínea.
Segurança para o paciente.


Totalmente integrado, o que simplifica ainda mais o tratamento para os executores de terapia. O BPM mede a pressão sistólica, diastólica, arterial média (MAP) e pulso, reduzindo o risco de hipotensão na diálise.

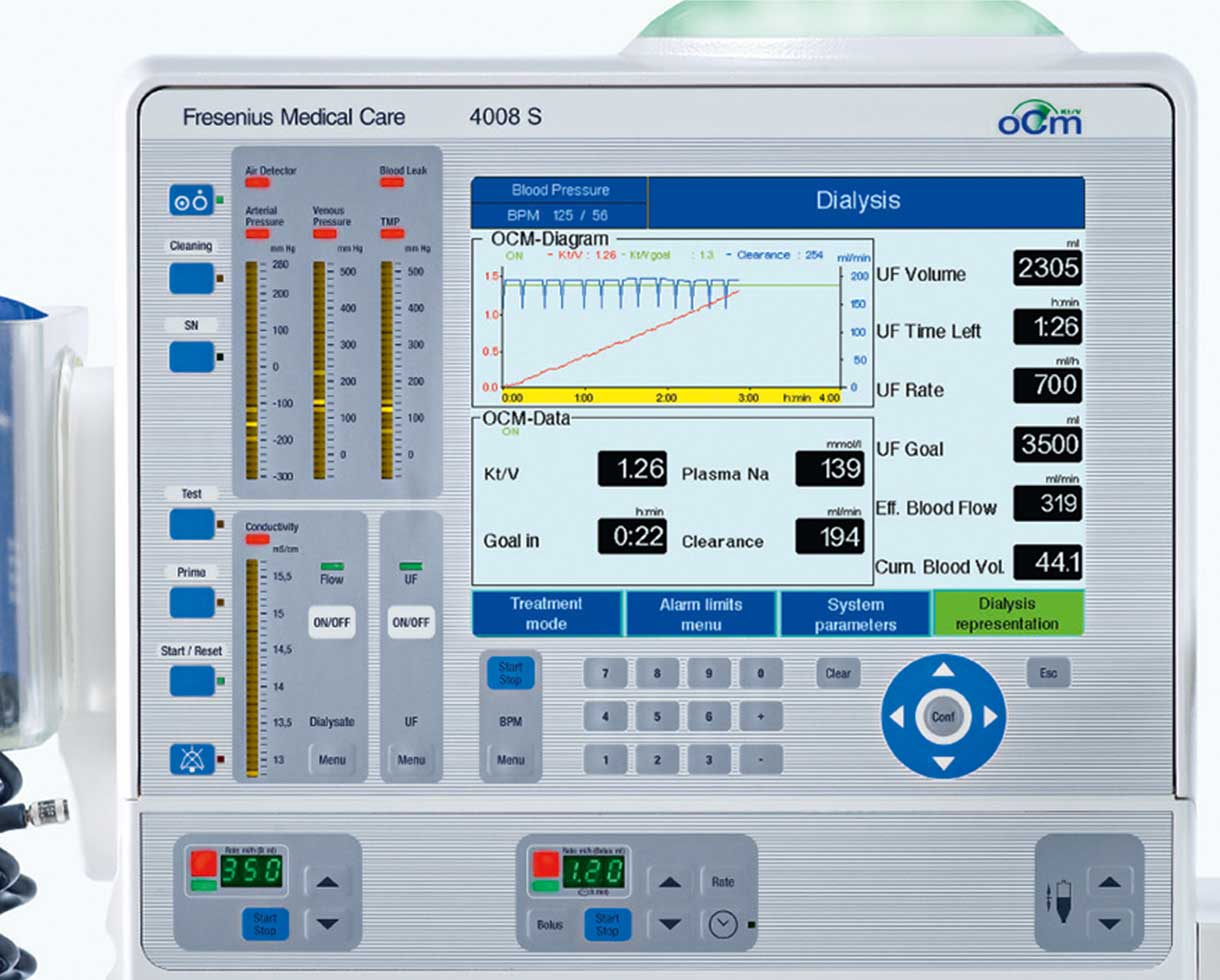

Configurações para o Monitor de Clearance Online (OCM®)

Configurações para o Monitor de Clearance Online (OCM®)

OCM® - Monitor de Clearance Online
Mais qualidade no tratamento

Diversos estudos demonstram que as taxas de morbidade e mortalidade estão intimamente correlacionadas à dose de diálise administrada.1, 2 O Monitor de clearance online (OCM®) permite o monitoramento contínuo de:

- Clearance in-vivo efetivo (K)
- Clearance de Plasma Acumulado (Kt) ou a dose atual de diálise administrada (Kt/V) Concentração de sódio plasmático.

Possíveis desvios em relação ao objetivo da terapia prescrita podem ser detectados e corrigidos imediatamente durante o tratamento, sem incorrer em despesas adicionais com insumos ou esforço da equipe.

A avaliação precisa e não invasiva de Kt/V é consistente com os métodos convencionais, baseados em amostras de sangue possibilitada pelo volume de distribuição de ureia, medido com o Monitor de Composição Corporal (BCM).

Oferecendo qualidade em terapia

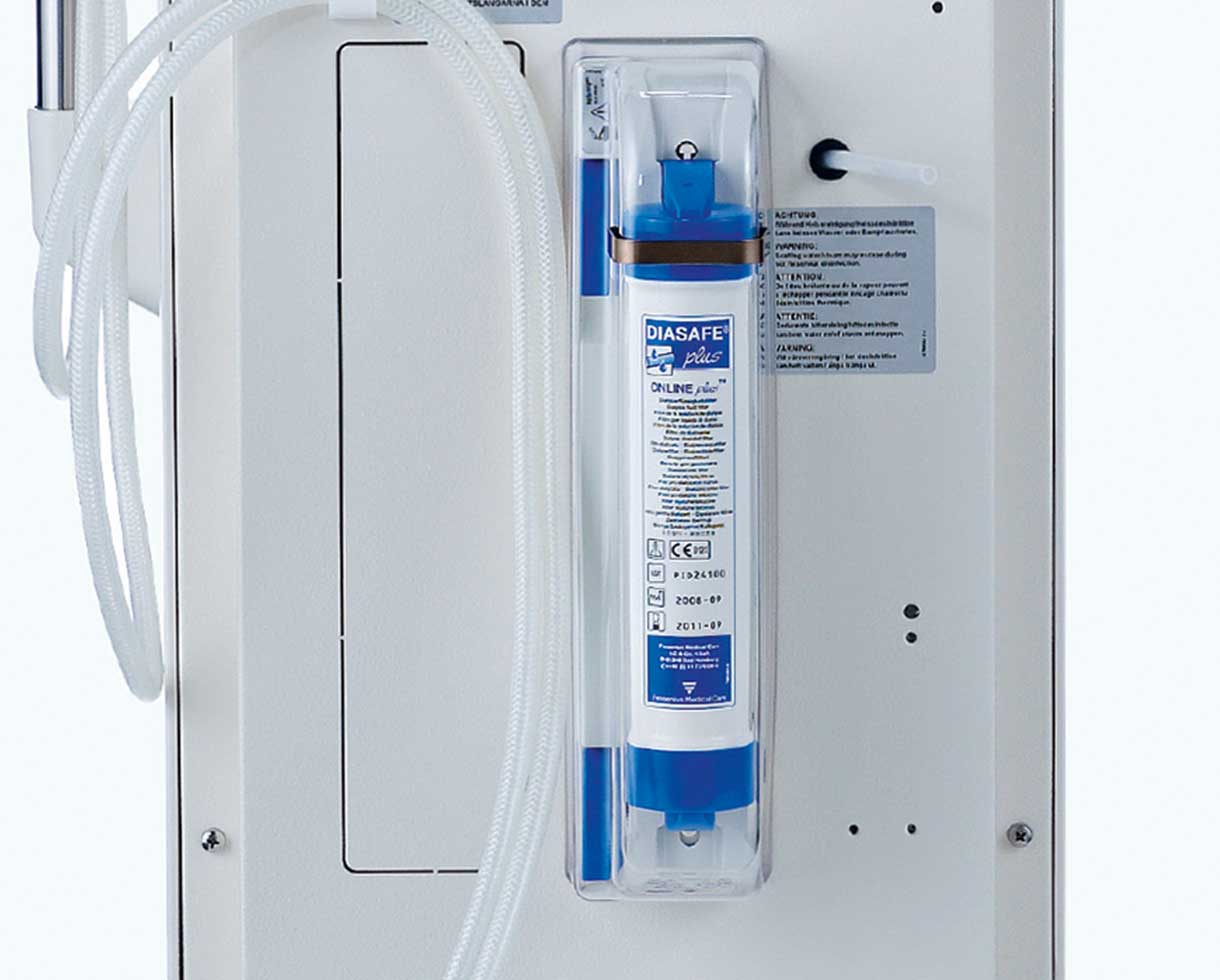

DIASAFE® plus – Filtro do Fluido de Diálise

DIASAFE®plus – Filtro do Fluido de Diálise

DIASAFE® plus – Filtro de fluído de diálise
Remoção de endotoxinas, uma segurança a mais para a diálise

A qualidade e a pureza do fluido de diálise são de grande preocupação nas terapias de reposição renal modernas, já que grandes volumes de fluidos de diálise entram em contato com a corrente sanguínea do paciente durante cada tratamento. As endotoxinas presentes no fluido de diálise contaminado podem induzir reações agudas indesejáveis, e influenciar o resultado do tratamento a longo prazo em pacientes em hemodiálise, por conta de um estado inflamatório crônico.

O filtro de Fluido de Diálise DIASAFE® plus possibilita a produção segura do fluido de diálise ultrapuro. Isso é atribuído a excelente capacidade de retenção de endotoxina das fibras de Polissulfona Fresenius e a um inteligente conceito de segurança, baseado em:

  • Controle funcional da integridade do filtro
  • Monitoramento automático da vida útil do filtro
  • Tecnologia de conexão asséptica.


Dialisato ultrapuro é reconhecido como parte integrante de todos os equipamentos de diálise contemporâneos. Naturalmente, o DIASAFE® plus é um componente essencial da configuração básica de todas as máquinas atuais de diálise da Fresenius Medical Care.


Reg. ANVISA/MS nº 10322390002

Principais características

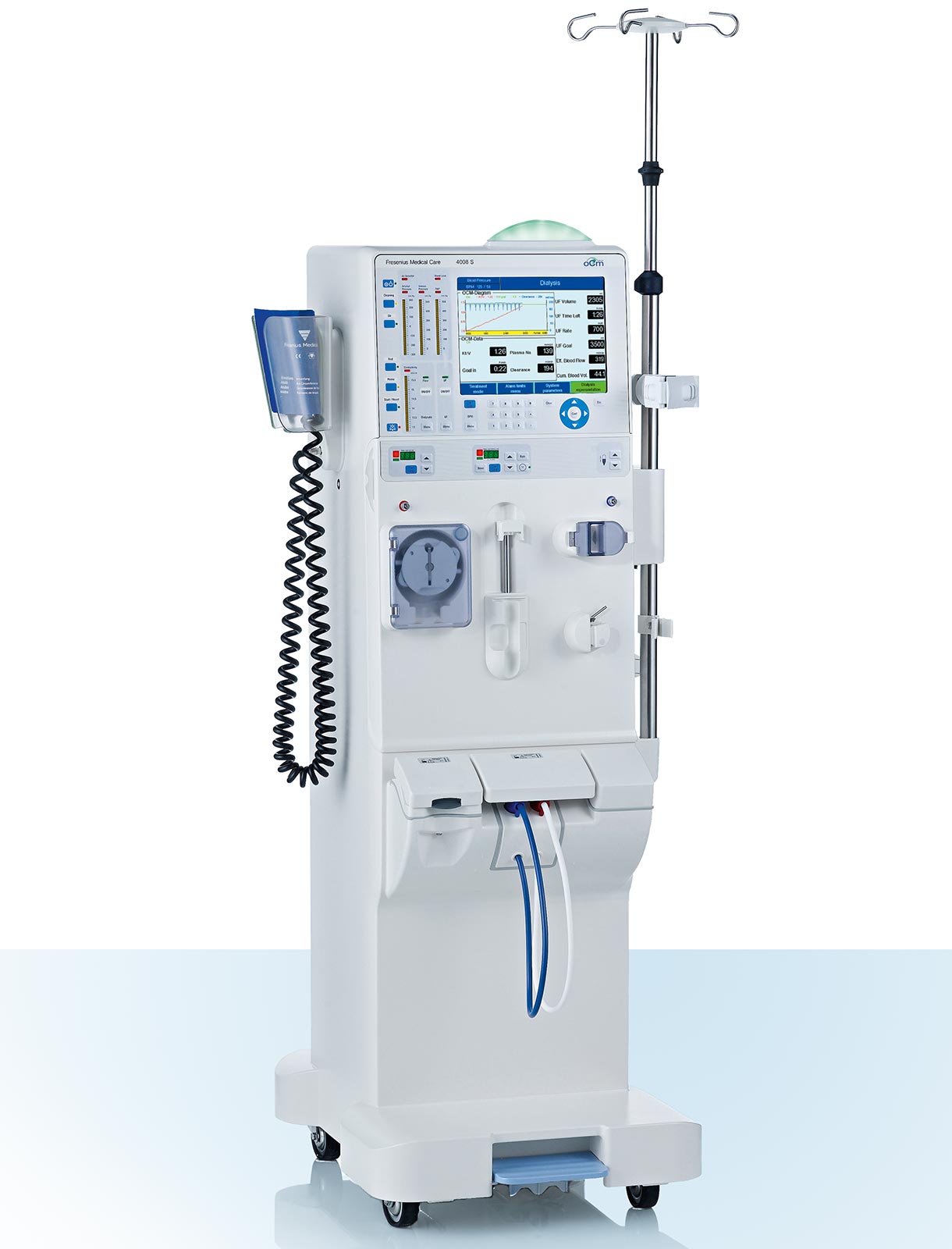

Dispositivo 4008S V10

Dispositivo 4008S V10

4008S V10: O equilíbrio perfeito entre Qualidade, Segurança e Economia

A 4008S V10 continua uma história de sucesso da muito conhecida série 4008, combinando o melhor tratamento de qualidade de HD, comprovada confiabilidade e eficiência operacional.

Qualidade comprovada
Mais moderno equipamento de uma série bem sucedida: 4008S V10.

  • Circuito avançado de fluido de diálise com ultrafiltração e controle volumétrico altamente precisos.
  • Hidráulica confiável e consistente.


Tratamento avançado

Tratamento de HD de alta qualidade para fornecer segurança e proteção ao seu paciente.

  • OCM ® (Monitor de Clearance Online)
  • DIASAFE ® plus (Filtro de Fluido de Diálise)
  • BPM (Monitor de Pressão Sanguínea)


Eficiência operacional

Uso mais eficiente de recursos

  • Manuseio fácil, rápido e intuitivo
  • TDMS (Sistema de Gerenciamento de Dados de Terapia)
  • bibag ® (Concentrado de Bicarbonato Seco)
  • Patient Card (Identificação individual de cada paciente)

Dados de desempenho

Dados técnicos sobre a 4008S V10

Dados gerais
Dimensões 4008S Peso

1370 x 500 x 650 mm (A x L x P) (incluindo conexão de shunt e suporte extensível de concentrados) aprox. 86 kg

Abastecimento de água
Pressão da entrada de água 1.5 a 6.0 bar
Temperatura da entrada de água 5 °C a 30 °C; para “enxague quente integrado“ 85 °C a 95 °C
Altura máx. do dreno 1 m
Abastecimento de concentrado
Pressão de abastecimento 0 a 100 mbar; 1 m máx. altura da sucção
Fornecimento central 1 concentrado ácido central (opcional) 0 a 500 mbar
Dados elétricos
Fonte de energia 100 a 240 V AC, 50 a 60 Hz
Consumo atual Aprox. 9 A (a 230 V) y 15 A (a 110 V)
Conexões externas Interface da rede para troca de dados com o Sistema de Gerenciamento de Dados da Terapia (opcional); entrada/saída para a conexão de equipamento secundário externo; alarme de entrada/saída (por ex., chamada de enfermeiros); análise para diagnóstico interno de computador
Bateria

18 V; 3 Ah (livre de manutenção)

Circuito extracorpóreo

Circuito extracorpóreo
Monitoramento de pressão arterial
Variação do monitor - 300 mmHg a + 280 mmHg
Exatidão ±10 mmHg
Resolução 20 mmHg
Monitoramento da pressão venosa
Variação do monitor - 60 mmHg a + 520 mmHg
Exatidão ±10 mmHg
Resolução 20 mmHg
Monitoramento da pressão transmembrana
Variação do monitor - 60 mmHg a + 520 mmHg
Resolução 20 mmHg
Bomba de sangue arterial
Variação do fluxo sanguíneo 15 a 600 mL/min
Exatidão ± 10%
Resolução 5 mL/min
Sistema de agulha única (opcional) Com duas bombas de sangue, pressão interna/controle da pressão com volume sistólico variável (máx. 50 mL/min)
Detector de bolhas de ar Medida de transmissão ultrassônica na linha de sangue, monitoramento ótico adicional no grampo venoso
Bomba de heparina

Variação da administração: 0 a 10 mL/h Função do bolus: máx. 5 mL por bolus Tamanho da seringa: 20 ml

Circuito do fluido de diálise

Circuito do fluido de diálise
Variação do fluxo do fluido de diálise
Selecionável 0 – 300 – 500 – 800 mL/min
AdaptedFlow*(selecionável) Fluxo de dialisato adaptado ao fluxo sanguíneo efetivo
Temperatura do fluido de diálise
Selecionável 35°C a 39°C
Condutividade do fluido de diálise
Variação 12.8 a 15.7 mS/cm (25°C)
Exatidão ± 0.1 mS/cm
Resolução 0.1 mS/cm
Componente ácido do fluido de diálise
Proporção de mistura Ajustável, por ex., 1+44, 1+34
Intervalo de Ajuste 125 a 150 mmol/L
Componente bicarbonato do fluido de diálise
Proporção padrão da mistura 1 + 27,6 (outras possíveis)
Intervalo de Ajuste - 8 a + 8 mmol/L
OCM® Monitoramento de Clearance Online
Clearance precisa de K ± 6%
Concentrado de bicarbonato seco bibag®
Sistema do filtro do fluido de diálise DIASAFE®plus
Precisão do balanceamento ± 0,1 % de acordo com o volume total do dialisato
Testes de retenção da pressão Cíclico
Ultrafiltração
Taxa de UF 0 a 4000 mL/h (em etapas de 1 mL/h)
Precisão do volume da bomba ± 1%
Parâmetros exibidos

Meta de UF, tempo de UF, taxa de UF, volume de UF

Detector de vazamento de sangue
Sensitividade ≤ 0,5 mL sangue/min (Hct = 25) ao fluxo máx. de 800 mL/min
BPM (opcional)
Variação do monitor Sistólico: 30 mmHg a 280 mmHg
  Diastólico: 10 mmHg a 240 mmHg
  MAP: 20 mmHg a 255 mmHg
  Pulso: 20 a 245 1/min
Exatidão ± 3 mmHg
Resolução 1 mmHg

Programas de desinfecção e limpeza**

Programas de desinfecção e limpeza**
Enxague
Temperatura/Fluxo
37 °C / 600 mL/min
Enxague quente (recirculação)
Temperatura/fluxo
84 °C / 450 mL/min
Enxague quente integrado
Temperatura/fluxo
84°C / 450 mL/min
Desinfecção Puristeril® 340/plus (recirculação)
Temperatura/fluxo
37 °C / 600 mL/min

* Não disponível para todos os países.
** Várias combinações de programas selecionáveis. Alterações técnicas reservadas.

Conteúdo relacionado

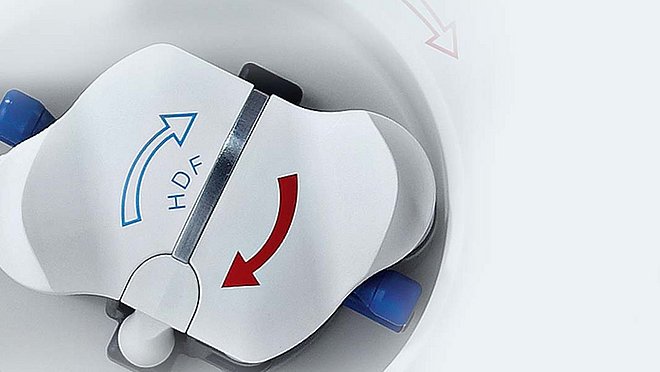

Bomba de HDF

HighVolumeHDF® como padrão do cuidado.

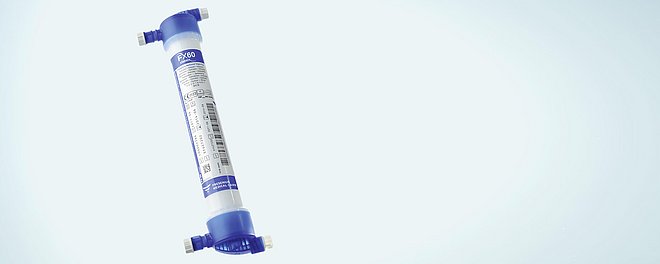

Dialisadores FX Classix

Qualidade comprovada Fresenius para hemodiálise convencional.

1 Capacidade de fluxo adaptado não está disponível em todos os países.

2 Hakim R, Breyer J, Ismail N, Schulmann G: Effects of dose of dialysis on morbidity and mortality. American Journal of Kidney Diseases (1994); 23:661-669

3 Port F, Ashby V, Dhingra R, Roys E, Wolfe R: Dialysis dose and body mass index are strongly associated with survival in hemodialysis patients. Journal of the American Society of Nephrology (2002); 13:1061-1066

4 Lindley EJ, Chamney PW, Wuepper A, Ingles H, Tattersall JE, Will EJ: A comparison of methods for determining urea distribution volume for routine use in on-line monitoring of hemodialysis adequacy. Nephrology Dialysis Transplantation (2009); 24(1):211-6
